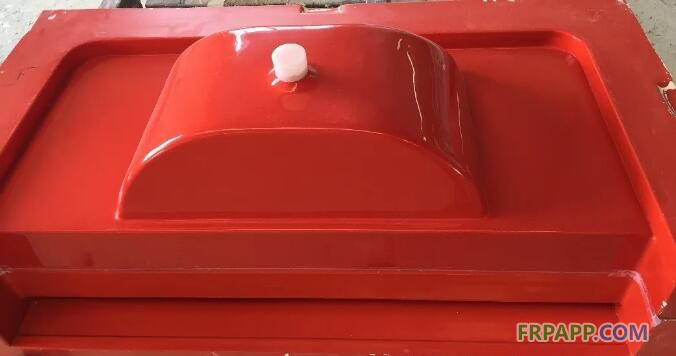

1.手动脱模:一般的做法是用橡胶锤或木锤敲击模具，使制品局部与模具脱开。可从敲击声判断是否脱开，若声音空、轻则已脱开，一处脱开后再逐渐扩展敲击点，使脱开范围逐渐扩大，最后在一段用工具撬动就可把制品脱下。撬动时，选在制品翻边处；若无翻边，可在制品边缘预留几处翻边，脱下后再据去。若直接将工具插入制品与模具的间隙撬动，会损伤制品与模具，影响模具的使用寿命和产品的质量。

2.机械脱模:常用的机械脱模有：丝杆顶升发、牵引法和气压发。丝杆顶升法，就是在模具上设置丝杆顶升装置；小型制品只设一只，制品较大可设多只；也可用千斤顶顶升模具。牵引法，利用卷扬机、吊车等来拉动制品或模具，使之脱模。气压法，是将空气压缩机产生的压缩空气压如制品与模具的接触面；利用压缩空气的膨胀力使制品与模具脱开；这是最简便、效果最好的脱模方法；这种方法不论制品大小、阴模、阳模均可运用，特别适用于无脱模锥度的筒体。

3.由于种种原因，有时会产生粘膜，用常规方法不能脱模。这时可以用其他方法使之脱开。

（1）用木质楔块从制品与模具的缝隙插入用锤敲击使之脱开；楔子常用多只。不能用硬度大于玻璃钢的物体撬。

（2）灌水。制品已局部脱开，还有部分粘结，可往缝隙中灌水，再撬楔脱开；而且造型较深的制品，水的浮力有助于制品与模具脱开。

（3）利用温差。把制品与模具一起搬到室外，在阳光下暴晒，玻璃钢导热慢，模具上的玻璃钢制品受热后先膨胀，产生内应力，在使用撬击的方法就容易脱开了。

（4）上述方法还不能脱开，只能考虑剥离了。将制品切割成几部分剥开，以保证模具完好。

有时，经过上述处理后，还会脱模困难。可能由于以下的原因造成的。

1、模具处理不够仔细，光泽度不够、

2、脱模蜡漏涂或涂蜡后没反复打磨。

3、用脱模剂脱模时，可能是脱模剂漏刷。
